摇摆筛

产品概述

圆形摇摆筛是一种模仿人工筛分的低频率夜色直播APP苹果下载，物料在筛面上的运动方式就类似于手动筛分，运动轨迹为瞬时运动的径向位移和以此位移为轴的圆周运动的结合，平缓的加速配合低速运转以确保物料始终滚动在筛网的表面，对物料破损率低，筛分精度可达90%-95%，高达5倍的单位面积产出，物料可达6级分级，尤其适合圆柱状、片状等其他不规则形状物料的精密筛分。

摇摆筛工作视频

摇摆筛筛分化肥颗粒

多层圆形摇摆筛筛分面粉

图片展示

工作原理

摇摆筛的基本的回转运动与人工筛分相类似，摇摆筛接通电源后筛体启动，筛箱在振动装置的驱动下作近似圆周运动，此时筛箱带动整个筛面做周期性运动，筛面上的物料随着筛箱在筛网上做定向跳跃式运动，在此过程中，小于筛网孔径的物料落到筛网下层，从下出料口排出，大于筛网孔径的物料从上出料口排出，中间层则从中出料口排出。

特点优势

1、相较夜色直播APP苹果下载、夜色直播APP盒子下载等筛分设备高达5倍的单位面积处理量。

2、模仿人工筛分动作和过程，物料在筛面呈现渐开螺旋线运动轨迹，筛分精度高达90%-95%，适合筛分精细粉末及不规则颗粒物料。

3、低频率小负荷工作，加速度比振动筛低4.5倍，物料颗粒的垂直方向加速度值低，可以延长筛网的使用寿命，降低运行及维修成本。

4、全封闭结构，密封除尘效果好，不会对筛分环境造成污染。

5、筛面可加设弹跳球、转筒刷、超声波等多种清网装置，可有效解决筛面堵塞问题，确保筛分的连续性

6、噪声污染小，噪声<75分贝。

技术参数

型 号	直径 （mm）	筛面面积 （m²）	入料粒度 (mm)	筛分粒度 (mm)	处理能力 （t/h）	振幅 (mm)	电机功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

摇摆筛结构

摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

产品细节

摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

清网方式

弹跳球：橡胶和硅胶球在筛网下方的冲孔板上弹跳，在筛网上弹跳，减少网孔堵塞。该系统使用简单，易于维护，适用于大多数颗粒状物料。

转筒刷：转筒刷安装在底板上的减速齿带动，旋转筛网下方的刷网，对物料进行清扫。适用于球形、结晶、脆性物料的筛分。

超声波清网：将高频超声波传送到筛网，不仅清洗筛网，而且显着提高生产能力。适用于大多数精细、大体积、难筛分的物料。

适用行业

食品行业：淀粉、食盐、砂糖、奶粉、葡萄糖粉、面粉、米粉、食盐、花粉、甘味料、米糠等。

医药行业：中药粉、胃药、医药品等

化工行业：尿素、树脂、三聚氰胺、纯碱、聚乙烯粉、聚合粒、涂料等。

金属冶金：碳化钨粉、铅粉、锌氧粉、金刚砂、铝粉、合金粉、焊条粉末、二氧化碳、金铜粉、铁粉、二氧化锰等

建材行业：喷雾土粒、研磨材料、锗砂、耐火材料、人造黑铅、高岭土、氧化铝、碳酸轻钙、重钙等

目数参考

摇摆筛广泛用于化工、医药、食品与香料、茶叶、饲料、塑料、橡胶、化肥、糖盐业、再生资源、EPS、PVI 、PVC、树脂等行业对精细物料的分极处理等作业。

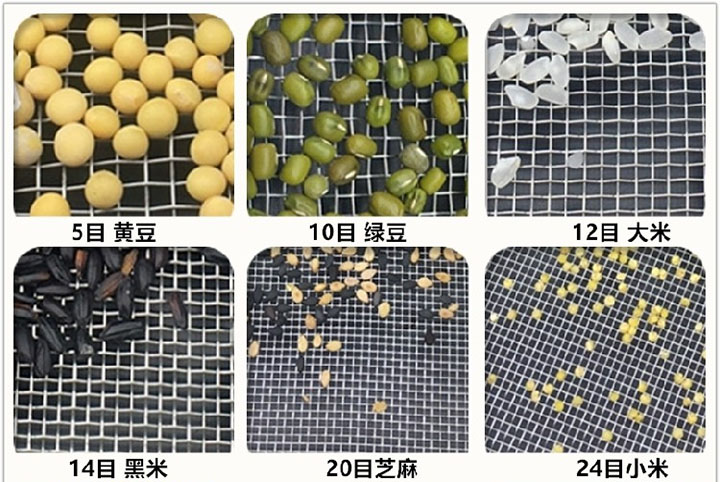

五谷颗粒类：

燕麦仁14目、决明子16目、玉米碎16目、大米12-14目、黑豆 5目、红豆5目、黄豆6目、薏米8目、绿豆10目 荞麦12目、黑米14目、糙米14目、芝麻24目、小米24目。

粉末类：

中药粉一般60目，粗一点40目，口服60-80目、细中药面膜100-120目、炸鸡裹粉10-30目、玉米粉30目、杏仁粉30-40目、面粉50-60目、五谷杂粮30-40目、三七粉80-100目、珍珠粉120-150目、咖啡粉100-120目。

其他类：

花椒6目、虫粪筛30目、猫砂30-40目、辣椒籽8-10目、机械油渣150-200目、黄粉虫产卵筛12目

客户案例

发货现场

使用注意事项

1、摇摆筛设备应有稳定的基础。当摇摆筛安装于一般地面或水泥基础上时，可以不设置地脚螺栓。当摇摆筛安装于钢结构架台之上时，应用螺栓紧固于结构体上，而且钢结构架台应有一定的钢度。

2、调节振动电机上下偏心块的相位角，以适应各种物料筛分情况。

3、当摇摆筛接入电气控制盘之前，应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注：否则应改变相序)运转是否正常，有无异噪声。

4、开机前，应先检查摇摆筛各压紧螺栓的紧固程度，及各料口的位置是否与接料器对正，并观察摇摆筛是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。

5、摇摆筛设备出厂前已将筛网装妥，使用过程中的筛网更换可自己更换。
