拍击式振动筛

拍击式振动筛-粉末分级

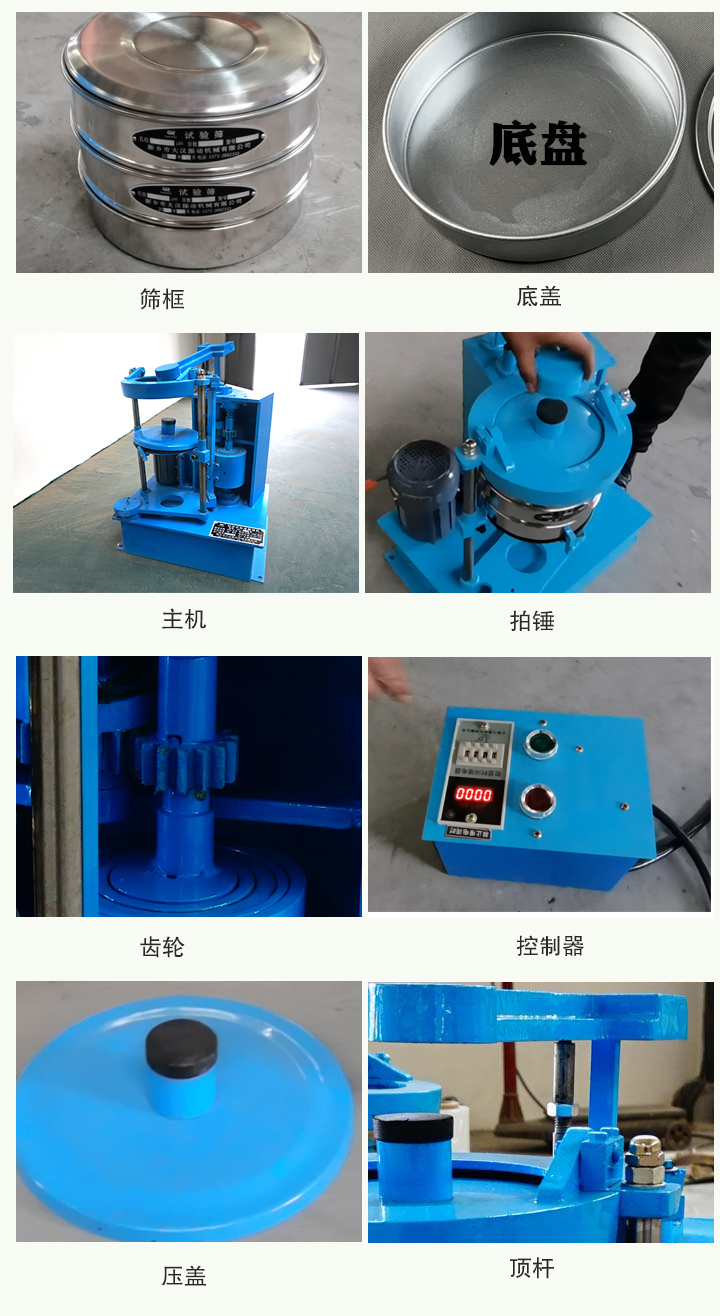

拍击式振动筛有时候也被叫做拍击式标准振动筛，常被拿来作为检测仪器出现在实验室中。拍击式振动筛主要由三个部分组成，分别是机座、筛具和传动装置。拍击式振动筛还能够配备多种夹具，装夹灵活、牢固，而且可以做到自动停机。

工作原理

拍击式振动筛电机通过同步带，带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，使试验筛、分样筛中的物料筛分。

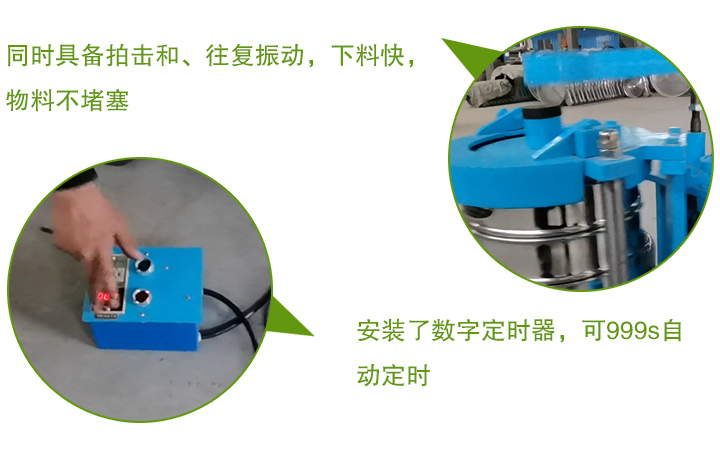

1、传动准确，一致性好：由于采用皮带带动同步带传动，转速比准确，不会产生一般三角带的掉速现象（三角带有3%的掉速率），使每一次相同时间下的筛分运动相一致（齿轮的传动比准确率99.99%），同时设备安装了数字定时器，设定好时间后到时自动停机保证检验或生产的一致性要求。

2、寿命长、维修、维护成本低：由于两齿轮没有直接接触不会磨损，同步带与齿轮的接触适应性好寿命长，维修时只需更换同步带，同时偏心轮组采用了整体方式，再次安装准确方便，转动部分采用轴 承（标准件），不易磨损，成本低，易更换。降低了维修的技术要求和成本。

3、拍击式振动筛筛分效率高：这种筛分方式使筛分时同时具备往复和拍击振动两种运动，不会堵塞筛面，下料快，筛分。

4、洁净：由于采用了这种传动方式不需加油，降低了维护成本和保护了环境，对生产环境要求洁净有利。

5、筛分效率高：这种筛分方式使筛分时同时具备往复和拍击振动两种运动，不会堵塞筛面，下料快，筛分。

拍击式振动筛不仅仅是在实验室发挥作用，还在地质行业、冶金行业、化工行业、建工行业、水泥行业、医药行业中对于检查普通的磨料粒度组成和分级超硬材料出了不少力气。总的来说，拍击式振动筛拿手的就是在各个行业中对物料进行筛分检测。

序号	名称	单位	数值
1	筛子直径	毫米	φ200、φ100、φ75
2	筛子层级	层	7
3	200试验筛	套	1
4	旋转次数	次/分	290±6
5	拍击次数	次/分	156±3
6	拍击高度	毫米	38±6
7	底盘水平度	mm/min	≤0.6
8	旋转行程	毫米	25
9	电动机	千瓦	0.37
10	外形尺寸	毫米	433*432*785
11	筛机重量	公斤	128
